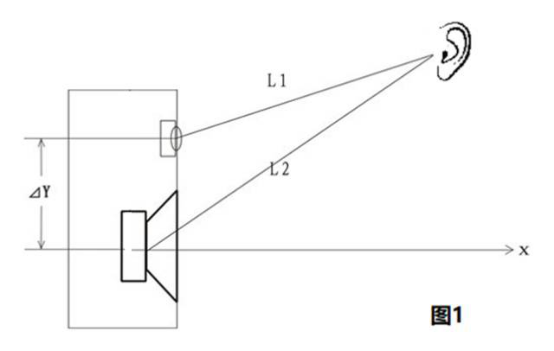

單個揚聲器在聲音重放時，無法滿足人耳對 20 ～ 20kHz 的頻響要求，因此，音箱大多采用高、低音揚聲器來分別重放各自的頻段，在空間合成。有的音箱還采用高、中、低三揚聲器的結構，目的都是為了真實呈現自然界的聲音。但是，這種音箱的揚聲器需按一定的方式排列，發聲點分散成兩個或三個，原來是點聲源的聲學結構被多個揚聲器的分離排列破壞了（圖1⊿y）,在聽覺效果上感覺頻率分離.同時,由于兩個揚聲器的間距影響到聲音到達人耳的時間不同(圖1中L1≠L2),形成相位差, 造成相位失真,近聲場時更加明顯。

  針對音箱的這些問題，市場上出現了同軸揚聲器，比較知名的有英國的TANNOY (天朗)和KEF。

  所謂同軸揚聲器就是將高音驅動單元做在低音單元軸心上,做到高低音同軸.但是在處理方式上各廠家有所不同,其效果也不盡相同。

  美國最大的音頻設備供應商之一AtlasIED推出了具有自己特色的同軸系列 SM8CXT和SM12CXT 音箱，從型號SM**CXT看這是一種表面安裝（Surface Mount）的同軸（CoaXial）帶變壓器（Transformer）的多用途音箱。

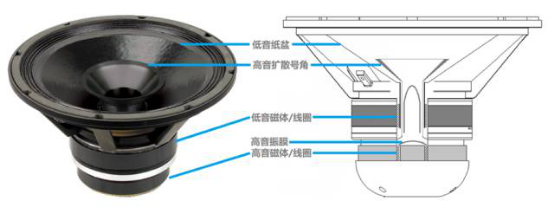

  這兩款音箱分別使用了Atlas原廠的8寸8CX和12寸的12CX同軸單元，結構圖顯示，Atlas采用了雙磁鋼、高音擴散號角等措施，不但解決了高低音同軸問題，同時也減小了這類單元對高音的能量損失。

  低音單元紙盆進行了特殊處理，以降低諧波失真。銅質音圈繞制在可耐高溫400度的聚酰亞胺軸架上。為保護單元還設計了高低音兩組熔斷器。

  主觀試聽的突出感覺是，高低音過度極為平滑，中音人聲豐滿甜美；高音清晰透明而決不毛躁，且細膩而富有穿透力。由于其物理定位接近于點聲源，因此重放音樂的聲場定位十分理想。

  相位保真度的提高，使聲音的位置感及聲音的位置移動感鮮明準確（既聲像移動，聲像定位準確，因為相位參數是決定聲音位置的），而音樂中眾多樂器發出聲音的各自位置也不易混亂，因此這樣的揚聲器特別適合重放需要準確聲像定位的環繞聲系統。實際上Atlas的同軸系統有很多在中、小型影音室的案例。為此Atlas還同時推出了外形與前者完全相同的低音系列：SM8SUB70/SM12SUB70，可以更加靈活地組成一套低頻有效延伸的系統。

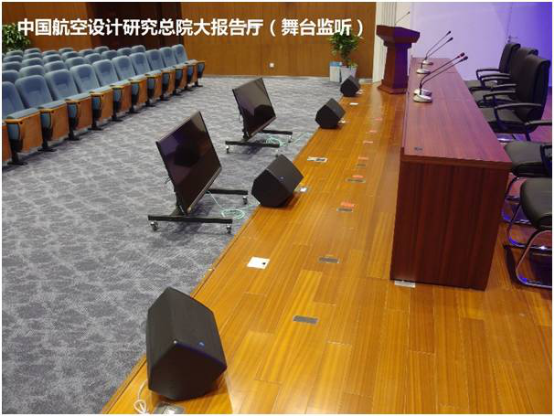

  由于箱體后部采用了非對稱結構，有效地改善箱體內的駐波效應。這兩個不同角度的設計（30和45度），可以十分靈活地應用在舞臺監聽系統。此時，同軸音箱的特點在近聲場時的效果尤為突出。

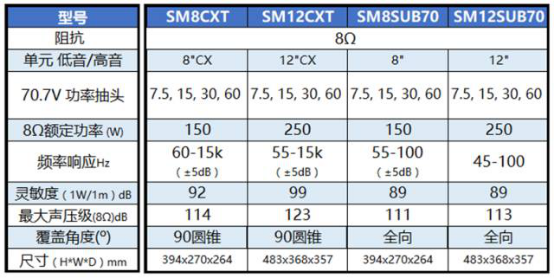

   SM8CXT和SM12CXT的另一個特點就是-6db（2KHz）擴散角度是錐形的90度，可以橫向安裝，在天花板較低，或需要向下傾斜時，可以美觀、性能全面兼顧。

  SM8CXT和SM12CXT采用有效降低諧振頻率的木制中密度纖維板箱體和金屬網罩，網罩外敷織物，堅固美觀，做工細致。箱體外部5個側面有多個金屬鑲件，內部有金屬加強連接，可實現多種方式的吊掛安裝。

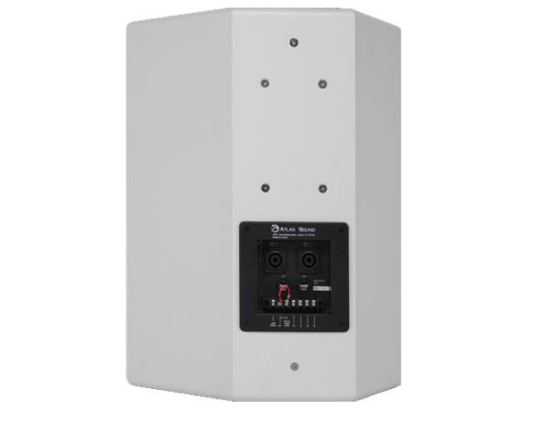

  音箱內置高效率、優質定壓變壓器，并有7.5/15/30/60瓦選擇，在定壓應用時功率損失極小，音質也有非凡的表現。使用專業Speak-On（定阻）和接線端子（定壓），接口處采用封閉式設計，可直接與線管連接，具有高可靠及防護性的工藝特征。考慮到市場需求Atlas 還提供了白色款。

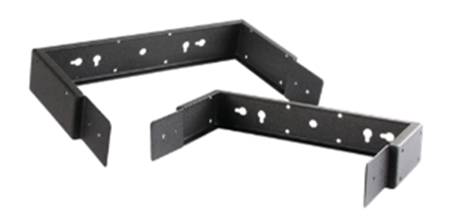

  Atlas 還提供了壁裝支架供用戶選擇，音箱用料十足，凈重近14和24公斤，為保障足夠強度支架使用3毫米厚鋼板，多個固定孔，以便多角度安裝。型號是：SM8CBKT-B/W和SM12CBKT-B/W。

  Atlas的 SM8CXT和SM12CXT無論是音質，做工、外觀都體現了設計者的用心，制造者的匠心。是一款不可多得的多用途同軸音箱。

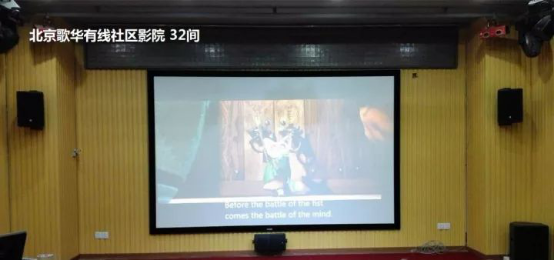

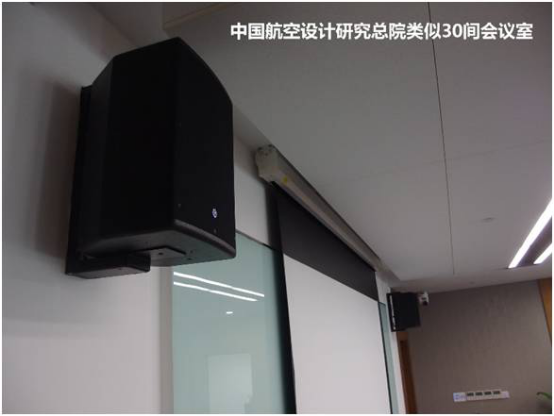

  應用案例：
